CADPAC CREATOR 2D 機械オプション

機械設計を支援する多彩なコマンド群

パーツ作図後の編集も可能

バルーンと部品欄の連動

ビジュアルで分かりやすく詳細な設定

機械図面の作成時間を大幅に短縮

機械オプションは、CADPAC-CREATOR 2Dの機械設計を支援する専用オプションです。

機械設計用で多用するJIS規格部品(ボルト・ナット、止め輪、平歯車、バネなど)や、使用頻度の高い機械形状(キー溝、長穴、シャフトなど)をワンタッチで作図・編集します。

バルーンと部品欄の連動、ネジや購入部品を管理する部品台帳、断面2次や慣性モーメントを求める解析やベルトシミュレーションなど、機械設計に欠かせないコマンドが多数用意されています。CADPAC-CREATOR 2Dと機械オプションがあれば、機械設計の効率は大幅にアップします。

主な機能

※ 画像をクリックすると拡大表示できます

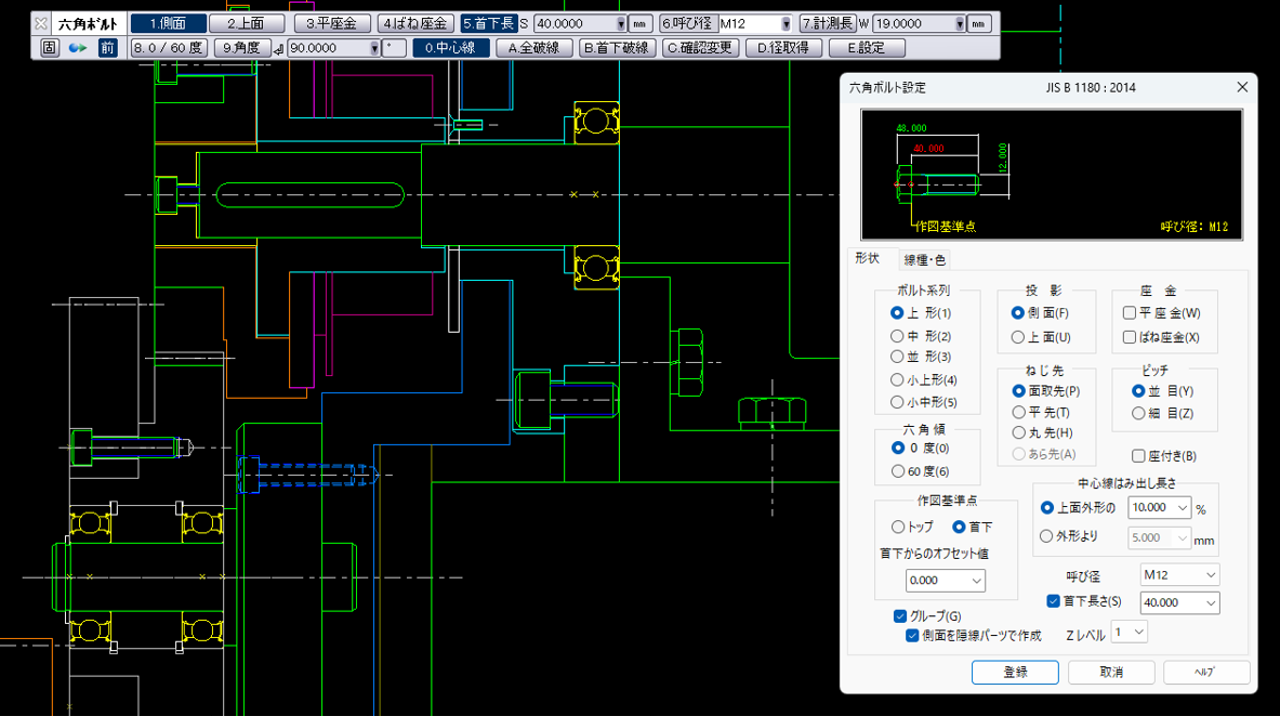

■ JIS規格部品

機械設計で頻繁に使用するボルトやナット、ネジ類などのJIS規格部品をパラメータ入力だけのワンタッチで作図します。作図後のサイズの変更も可能。
作図されたパーツは、詳細な属性情報を持ち、注釈文字列として利用したり、バルーンと部品欄に連動し、機械設計の効率が大幅にアップします。

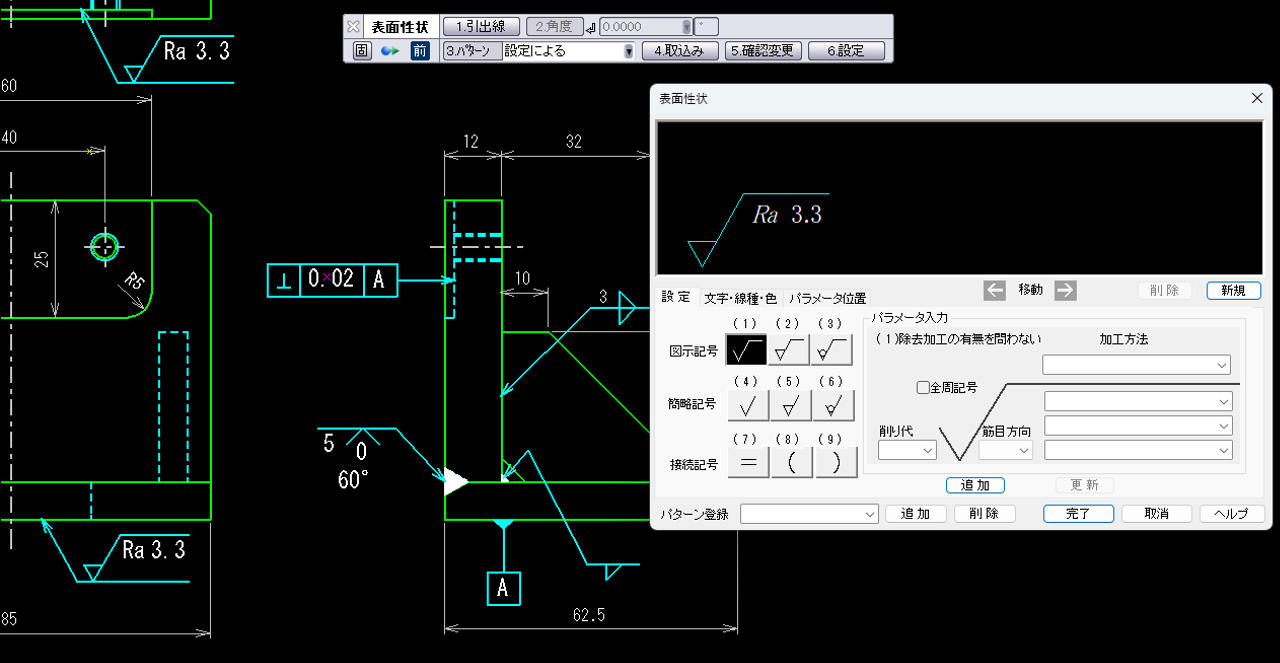

■ 機械記号

機械設計で用いる仕上げ記号、表面性状、溶接記号、データム、幾何公差などを簡単にしかもユーザーバリエーションに応じて作図。
仕様変更に伴う後からの変更もできます。

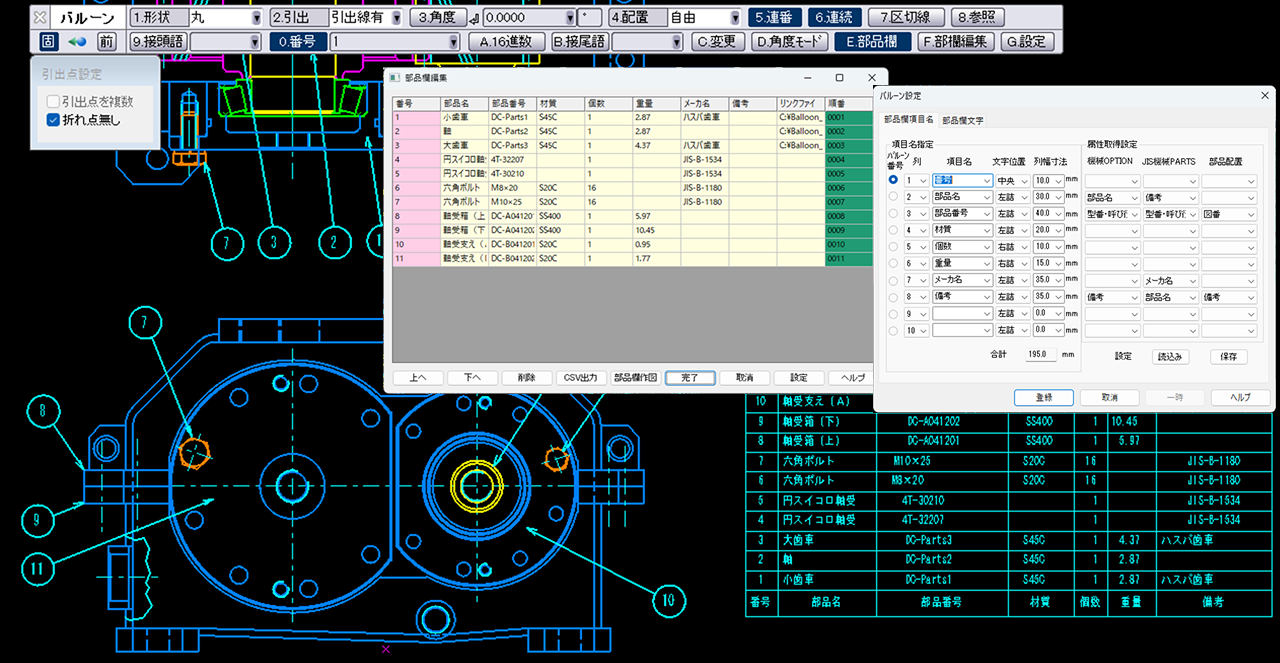

■ バルーンと部品欄連動

部品を指示してバルーンを作図すると同時に、部品欄を自動作成。
部品名も属性から自動取得。バルーンと部品欄が完全に一体化して、抜け落ちなどのミスがなくなります。作成された部品欄はCSVファイルに出力でき、部品表の作成も簡単にできます。

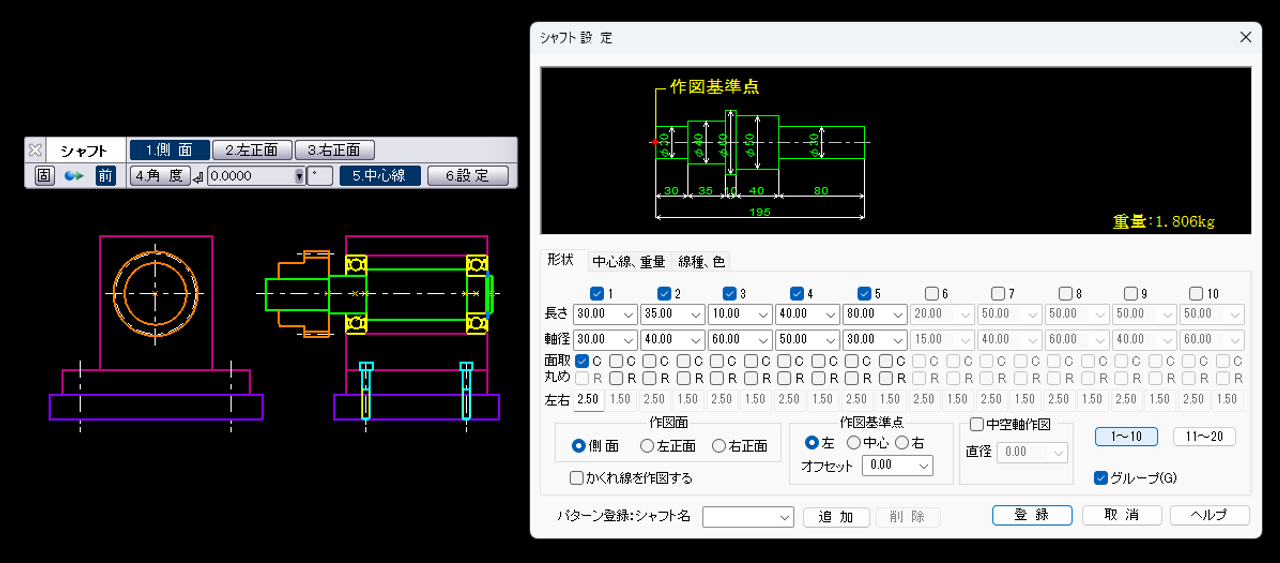

■ 機械形状

シャフト、キー溝、長穴、スリット形状、カム曲線、逃げコーナーなど機械設計で多用する形状を簡単な設定だけで、ワンタッチで作図します。

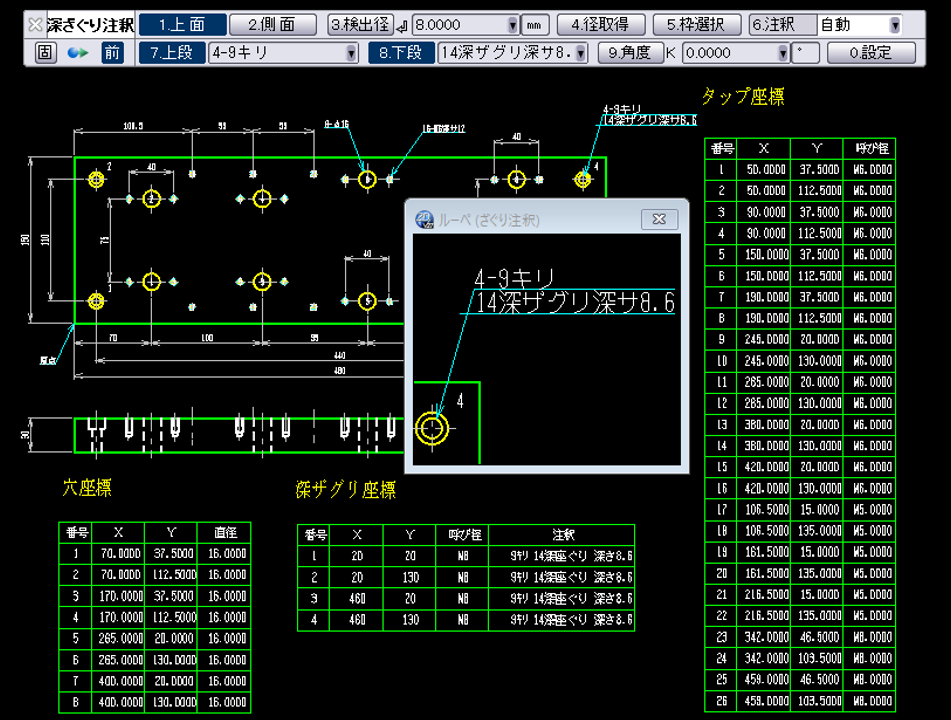

■ 機械注釈

タップや穴、ざぐりなどを作図すると、要素の属性情報から個数や大きさを自動取得して即座に注釈を記入。また、座標位置を一覧表にして作表することができます。

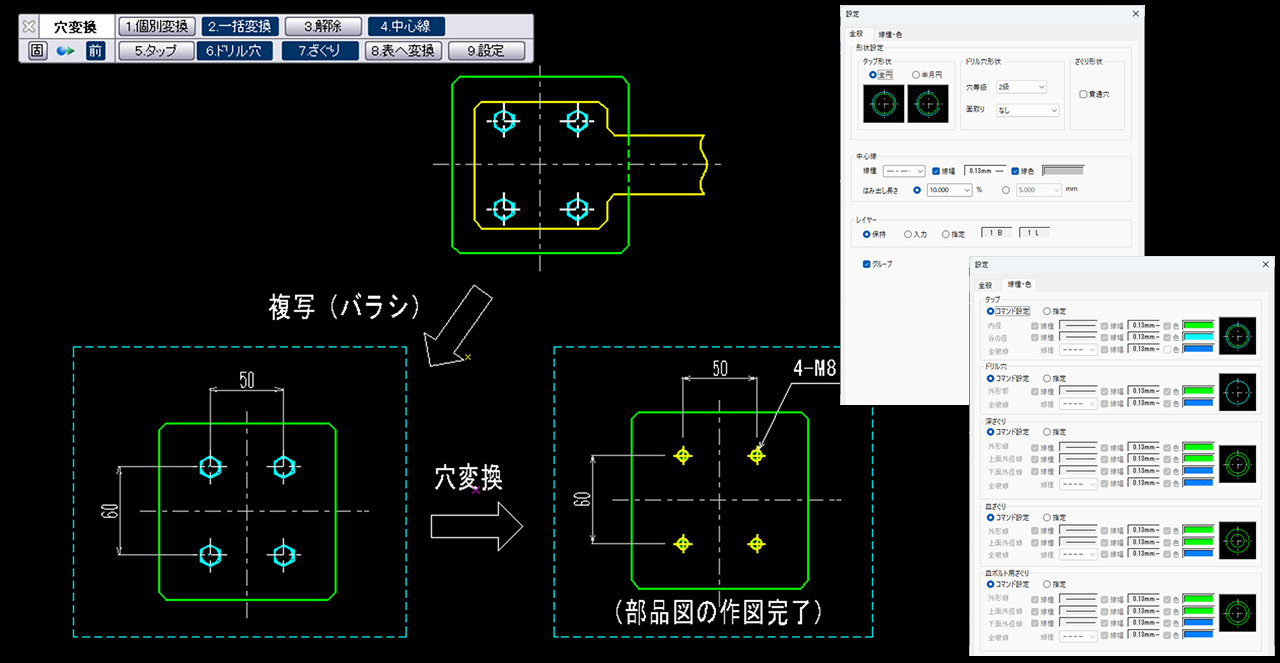

■ 穴変換 / 穴再生

作図されたボルトや小ねじ類の上面図をタップやドリル穴、ざぐりにワンタッチで変換します。組図からバラシを行い、部品図へ展開する際にワンタッチでタップに変換することができ効果的です。
また、外部ファイルから変換された図面でも、円を穴属性(タップ、深ざぐり、皿ざぐり)に変更できます。

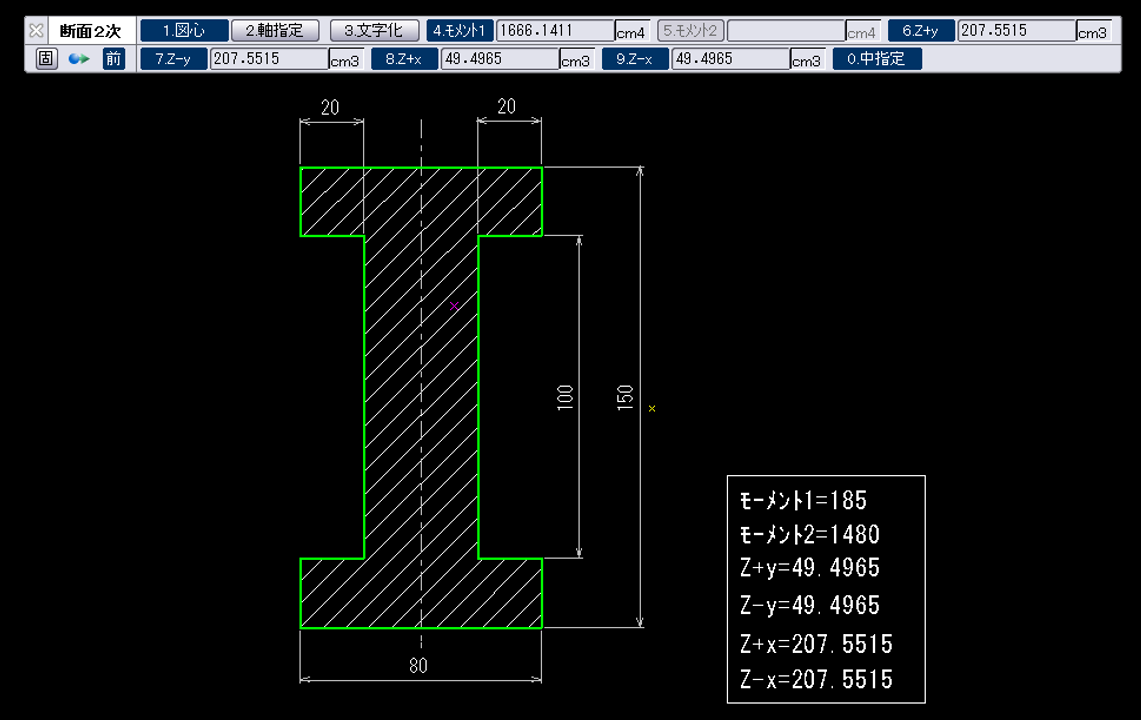

■ 機械設計支援

作図された図形から、断面2次モーメントや慣性モーメントを計算します。
また、回転体の質量や体積を求めることもできます。ベルトシミュレーションではプーリのサイズやベルト長の適正値をビジュアルに確認しながら確認可能です。

機械オプション機能一覧

機械共通

機械スタイル

属性表示

機械記号

仕上記号

表面性状

面肌記号

溶接記号

2010溶接記号

エッジ記号

座標記入

データム

幾何公差

切断線

部分拡大図

機械定型1

六角ボルト

CAPボルト

皿ボルト

ナット

タップ

キー溝

長穴

穴十字

弧状長穴

逃げコーナー

キー溝公差

組合せねじ

機械定型2

なべ小ねじ

丸小ねじ

丸皿小ねじ

皿小ねじ

止めねじ

トラス小ねじ

平座金

角座金

ばね座金

メートル並目ねじ

メートル細目ねじ

ユニファイ並目ねじ

ユニファイ細目ねじ

管用平行ねじ

管用テーパねじ

ウィット並目ねじ

ミニチュアねじ

メートル台形ねじ

自転車ねじ

ミシンねじ

機械定型3

穴作図

ドリル穴

深ざぐり

皿ざぐり

皿ボルト用ざぐり

タップ注釈

穴注釈

深ざぐり注釈

管用テーパ注釈

皿ざぐり注釈

穴座標

タップ座標

表座標

深ざぐり座標

皿ざぐり座標

穴公差

穴変換

基準穴

穴再生

2010注釈

機械定型4

圧縮ばね

引張ばね

シャフト

センタ穴

C形止め輪

C形同心止め輪

E型止め輪

グリップ止め輪

2010C形偏心止め輪

2010C形同心止め輪

2010E形止め輪

2010グリップ止め輪

シャフトねじ

めねじ

軸受ナット

軸受座金

応力逃げ溝

焼き入れ線

研磨ヌスミ

平歯車

カム曲線

スリット形状

機械設計

防振ゴム

バーコード作図

バーコード読込み

QRコード作図

QRコード編集

ラーメン構造

はめあい公差選定

基礎ボルト

機械計測

断面2次モーメント

慣性モーメント

回転体

質量体積計算

部品台帳

ねじ系登録

購入品登録

台帳出力

最新JIS対応

六角ボルト

CAPボルト

植込みボルト

小ねじ

止めねじ

六角ナット

平座金

ばね座金

基礎ボルト

ベルトシミュレーション

ベルトシミュレーション

プーリ作図

プレス金型

ブランク計算

体積計算

曲げ展開

絞り加工
